Линейный тепловой пороговый извещатель

ИП 104 «Гранат-термокабель» GTSW

Оформить заказ
Прайс-лист

Описание извещателя

Извещатели пожарные тепловые линейные максимальные ИП104 «Гранат-термокабель» предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении термочувствительного элемента извещателя и передачи в шлейф тревожного сообщения (далее ИПТЛ). Функционально ИПТЛ состоит из термочувствительного элемента (ТЧЭ), и блока обработки (БО), осуществляющего контроль за состоянием ТЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства. В качестве блоков обработки для работы в составе ИП104 «Гранат-термокабель» рекомендованы модули контроля серии МИП.

ОБЛАСТИ ПРИМЕНЕНИЯ

Извещатели пожарные тепловые линейные применяют на объектах с большой площадью помещений, протяженных объектах, например:

коллекторы

шахты

лифты

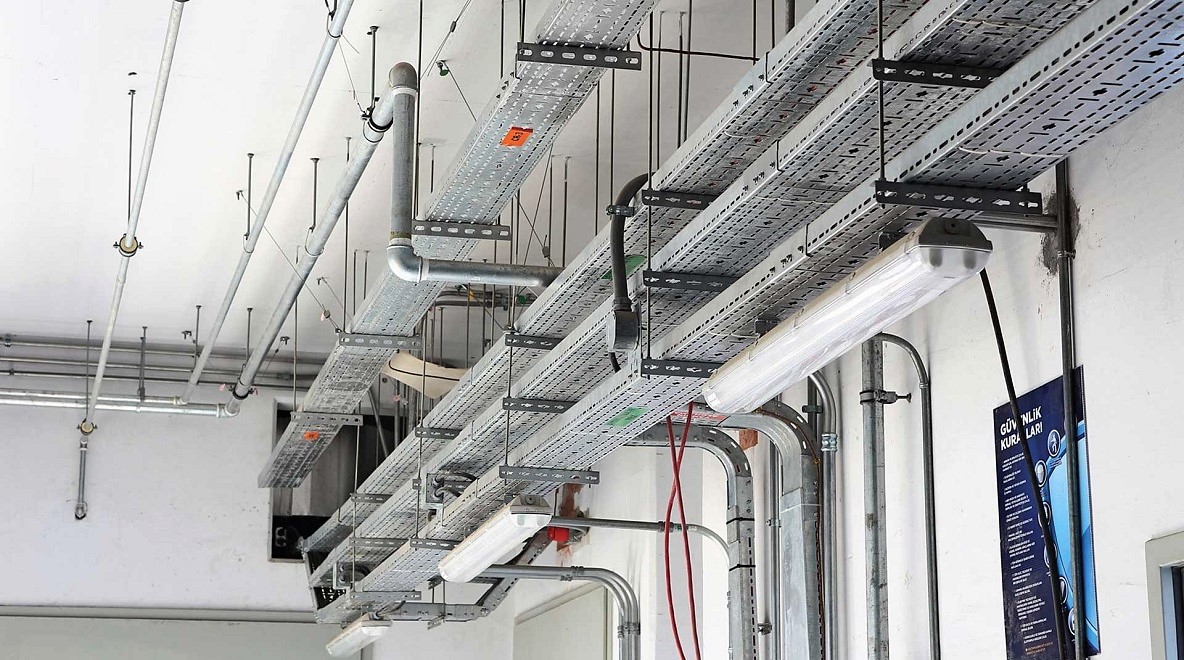

кабельные лотки

элеваторы

объекты транспортной инфраструктуры

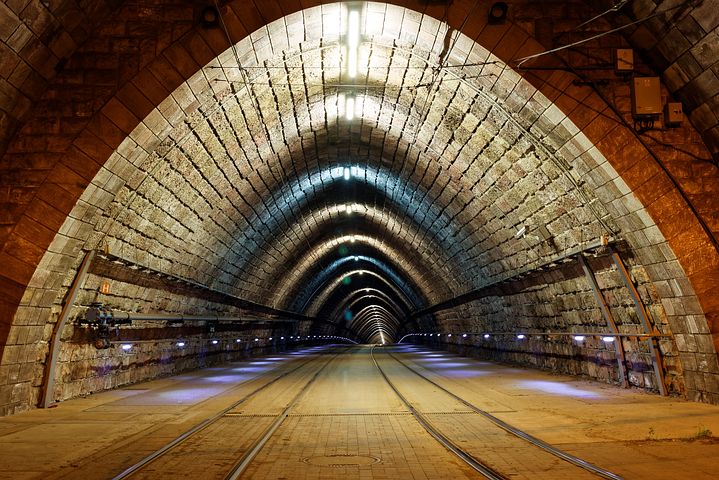

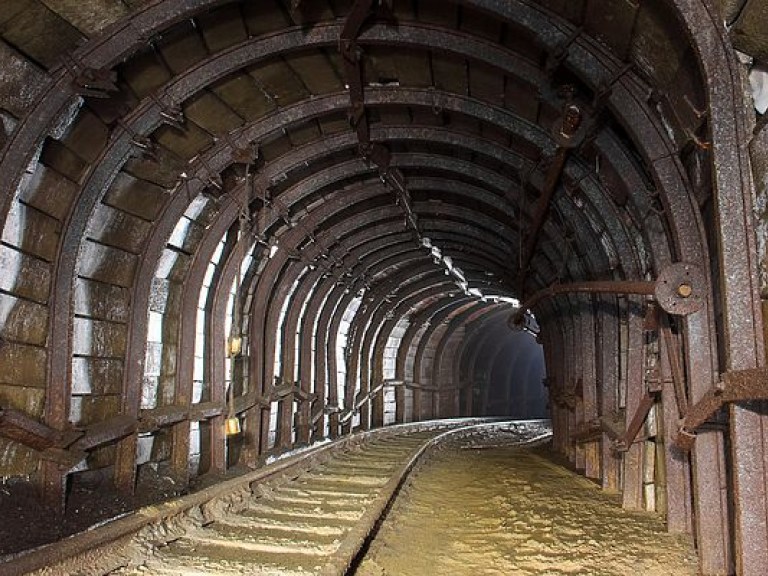

тоннели

склады

электростанции, подстанции

и другие объекты

  • Коллекторы
  • Шахты

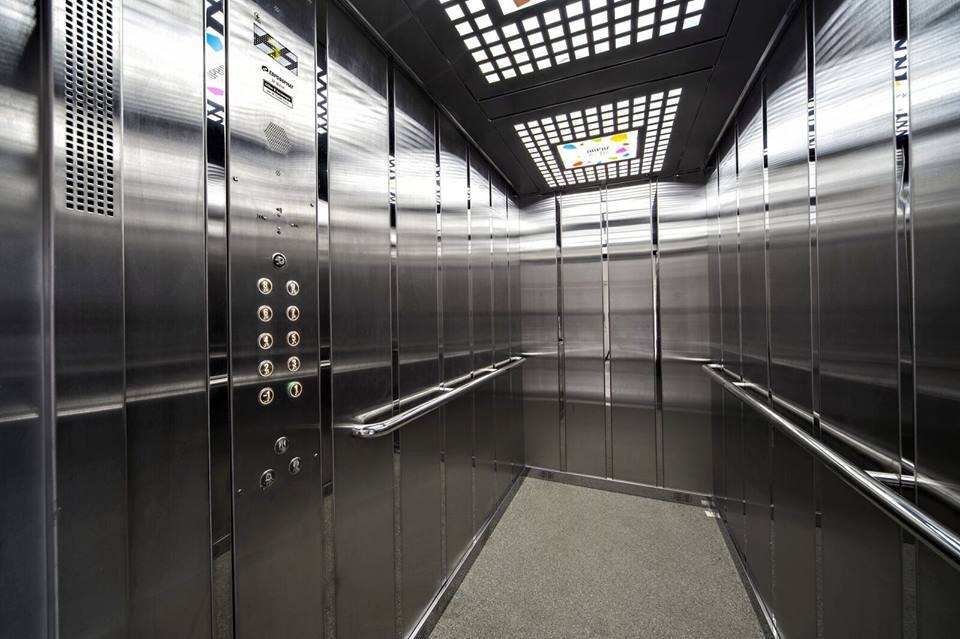

  • Лифты
  • Кабельные лотки

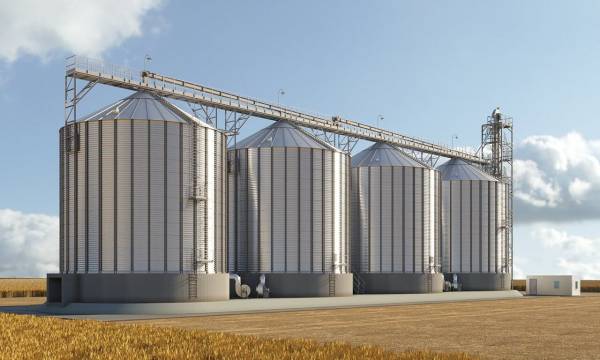

  • Элеваторы
  • Объекты транспортной инфраструктуры
  • Тоннели

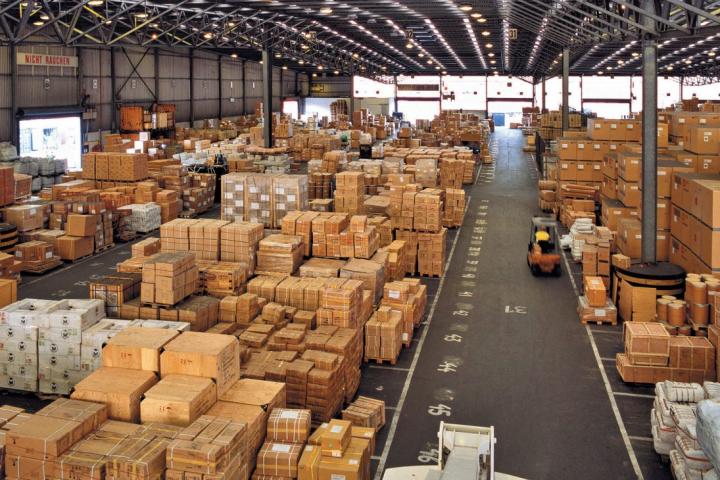

  • Склады

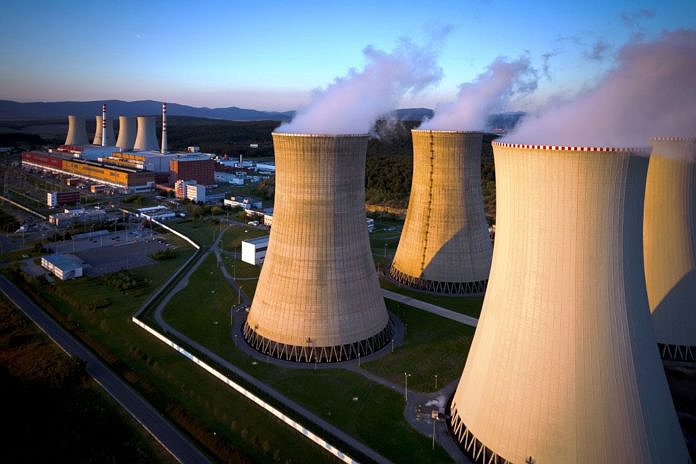

  • Электростанции, подстанции

Применяются ИПТЛ и на различных промышленных объектах в качестве основного и дополнительного средства обнаружения возгораний, в том числе на объектах со сложными условиями эксплуатации, а также во взрывоопасных зонах.

Преимущества извещателя

Высокая чувствительность на всем протяжении

Пять температурных вариантов

Различные исполнения по внешним оболочкам

Эксплуатация в жестких климатических условиях

Высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам

Применение на взрывоопасных промышленных объектах

Из чего состоит

Чувствительный элемент

Состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием перекручены для создания между ними механического напряжения, затем покрыты защитной оболочкой и помещены в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.

Подробнее об элементе

Блок обработки (МИП)

Обеспечивает контроль состояния ТЧЭ и осуществляет индикацию его состояний: НОРМА, НЕИСПРАВНОСТЬ, ПОЖАР и передает соответствующие сигналы на устройства верхнего уровня.

Подробнее об элементе

Наружные оболочки ТЧЭ

Могут быть выполнены из двух разных материалов для применения на объектах с различными условиями эксплуатации:

  • Общего применения
  • CP (Chemically Proof)
Подробнее об элементе

МОДИФИКАЦИИ

В зависимости от температуры срабатывания термокабеля ИП 104 «Гранат-термокабель» делится на пять температурных классов:

  • Температура срабатывания 68°С – А3
  • Температура срабатывания 88°С – С
  • Температура срабатывания 105°С – D
  • Температура срабатывания 138°С – F
  • Температура срабатывания 180°С – H
Руководство по эксплуатации Термокабеля
Руководства по эксплуатации модуля МИП

Схемы
Previous
Next

Оборудованные объекты
Оставить заявку

Сертификаты
Previous
Next

Свяжитесь с нами

Звоните нам

Пишите нам

Наш адрес

  • г. Казань, ул. 1-я Владимирская 108, помещение 103
Оставить заявку на сайте
Перейти на основной сайт

© ООО "Спецприбор", 2020

Оформление заявки

Прайс-лист

ЛИНЕЙНЫЙ ТЕПЛОВОЙ ПОРОГОВЫЙ ИЗВЕЩАТЕЛЬ

ИП101 Гранат

Тепловой резервуарный, максимального действия, взрывозащита 0ExiaIIBТ5 (темпер. сраб. 70,90,120°С, оболочка IP67, tокр= -55...+85°С, агресс. стойкий, в компл. 2 штуцера)

4350р

ИП101 Гранат Укороченный

ИП 101 "Гранат" с укороченной термочувствительной частью для установки на вертикальных и горизонтальных элементах строительных конструкций, в комплекте с монтажным креплением.

4550р

ИП101 Гранат Потолочный

ИП 101 "Гранат" для монтажа на потолках помещений, 2 кабельных ввода.

4250р

ИП101 Гранат Потолочный Одновводный

ИП 101 "Гранат" для монтажа на потолках помещений, 1 кабельный ввод.

4050р

ИП101 Гранат-МД

Тепловой резервуарный, максимально-дифференциальный, взрывозащита 0ExiaIIBТ5 (темпер. срабат. 60,70,80,90,105,120°С, скорость срабат. 10°С/мин, индик. дежурного реж, контроль работоспособности, оболочка IP67, tокр= -55...+85°С, агресс. стойкий, в компл. 2 штуцера).

4850р

ИП101 Гранат-МД Укороченный

ИП 101 "Гранат-МД" с укороченной термочувствительной частью для установки на вертикальных и горизонтальных элементах строительных конструкций, в комплекте с монтажным креплением.

5050р

ИП101 Гранат-МД Потолочный

ИП 101 "Гранат-МД" для монтажа на потолках помещений, 2 кабельных ввода.

4650р

ИП101 Гранат-МД Потолочный Одновводный

ИП 101 "Гранат-МД" для монтажа на потолках помещений, 1 кабельный ввод.

4450р

Заказать извещатель

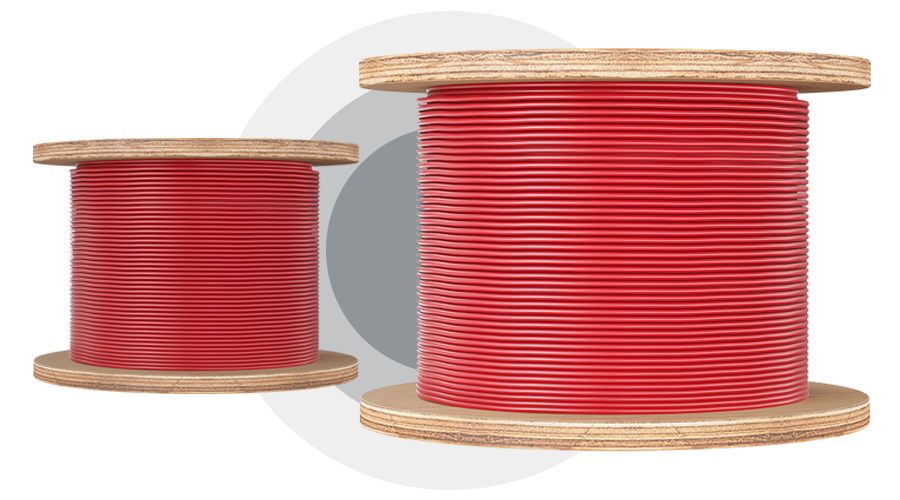

Чувствительный элемент
